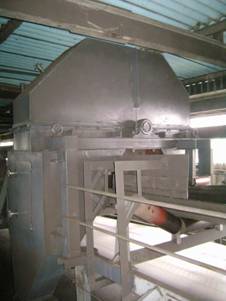

MZC系列皮帶中部采制樣設備由中部采樣器、給料機、破碎機、縮分機、樣品收集器、斗式提升機和電控系統組成。
中部采樣器主要由外衣，旋轉盤結構，采樣斗，傳動機構，減速機，配重塊等部件組成。
工作原理
在PLC的控制下，減速機帶動旋轉盤及采樣斗轉動，采樣斗由起始位置（正上方）旋轉一周，橫切煤層，采樣斗的運行軌跡與皮帶橫截面的軌跡吻合，獲取一段完整的煤流橫截面煤樣，子樣經溜槽、初級給料機均勻進入破碎縮分單元，獲得粒度6-13mm的樣品，縮分后樣品進入樣品收集器上的樣桶內，余煤則通過斗式提升機返回到原皮帶隨煤流帶走，從而完成一個采制樣全過程。
電氣控制
電氣控制為PLC控制，具備遠程自動控制、就地手動控制、就地自動控制三種方式，并實現與皮帶機連鎖運行；有故障自診斷功能、故障連鎖自動停機、保護及遠程報警信號輸出功能；利用接近開關監視設備運轉情況，遇有異常情況，可編程控制器通過接近開關反饋的信號將主機電源切斷，同時發出報警信號，直到設備異常消除為止。
系統與外部的接口信號如下：皮帶機的運行輸入信號，用于系統啟動；遠程采樣啟動信號，用于采樣設備的啟動；遠程制樣啟動信號，用于制樣設備的啟動；系統啟動輸出信號；采樣機發生故障時輸出信號，用戶可將此信號接到輸煤控制室用于報警或停機；制樣設備故障輸出信號；遠程控制轉換輸出信號。
產品特點
1、 采樣器電機由變頻器控制，起停平穩，最大程度的延長設備的使用壽命。
2、 采樣斗的開口寬度和切割線速度符合國標要求。
3、 采樣斗更換方便，采用不銹鋼制作，避免粘煤混樣。
4、 采樣斗外延鑲有硬質橡膠皮，可調整高度，避免與輸煤皮帶硬接觸。
5、 在采樣斗兩側加裝壓輥裝置防止皮帶過度跑偏時采樣斗損傷皮帶。
6、 具有手動、自動、遠程三種工作方式，并實現與輸煤皮帶聯鎖運行。
設備簡介
IVS系列采制樣機主要用于對運煤車輛車廂內煤等散裝顆粒狀物料的隨機采集，是集機械、液壓、電氣和微機控制為一體的專用設備，其標準配置由采樣系統、制樣系統、電氣控制系統、余煤處理系統四部分組成，符合國標GB/T19494-2004《煤炭機械化采樣》的規定要求。
根據采樣對象不同可以分為汽車采制樣和火車采制樣兩種形式。
規格型號的確定參照下圖：
例如：華能大連電廠汽車采制樣設備，其采樣形式為分層采樣，行車為上軌道式，最大采樣深度為2600mm，液壓升降機構。其規格代號為：HNDL-IQC-CSY-2600
例如：國電石橫電廠火車采制樣設備，其采樣形式為全斷面采樣，行車為上軌道式，最大采樣深度1800mm，鏈條升降機構。其規格代號為：GDSH-IHC-QSL-1800
技術參數表
|
參數名稱 |
汽車運煤采樣 |
火車運煤采樣 |
|
規格型號 |
MTC系列 |
MZC系列 |
|
適應車型 |
650-2200mm |
650-2200mm |
|
取樣時間 |
1.5-4.5m/s |
1.5-4.5m/s |
|
取樣方法 |
150mm |
150mm |
|
最大采樣深度 |
收到基全水份≤15% |
收到基全水份≤15% |
|
水份適應范圍 |
150mm |
150mm |
|
適應原煤粒度 |
＜帶速V |
≥帶速V |
|
破碎粒度 |
不銹鋼 |
不銹鋼 |
|
破碎粒度 |
6-13mm |
6-13mm |
|
縮分比 |
1/6-1/30 |
1/6-1/30 |
|
縮分比調節方式 |
手動調節 |
手動調節 |
|
集樣器工位數 |
6-12 |
6-12 |
|
系統水分損失 |
≤1.0% |
≤1.0% |
|
控制方式 |
自動/手動/遠程 |
自動/手動/遠程 |
